工业CT

介绍:工业CT是工业用计算机断层成像技术的简称,它能在对检测物体无损伤条件下,以二维断层图像或三维立体图像的形式,清晰、准确、直观地展示被检测物体的内部结构、组成、材质及缺损状况,被誉为当今最佳无损检测和无损评估技术。
优势及应用:主要应用于工业在线过程的实时检测和大型工业部件的探查。工业CT与传统的X射线探伤和超声波探伤相比,具有空间分辨率高、无损检测、速度快等特点,因而在工业产品的检测中具有其他方法无可取代的作用。
您的位置:主页 > 服务范围 > 工业CT >

CT检测案例

发布日期:2021-07-29 12:34浏览次数:
X射线之 - CT效果展示

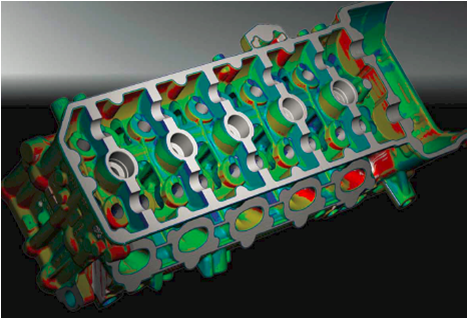

CT技术之 - 表面提取

从CT数据中提取表面信息,以STL格式生成表面数据文件,该文件可以导入到相应的CAD软件进行处理。P201 / VW 50097:在2D截面视图中可对孔隙所占的面积比进行统计,相关标准可以按照大众VW 50097标准进行测量

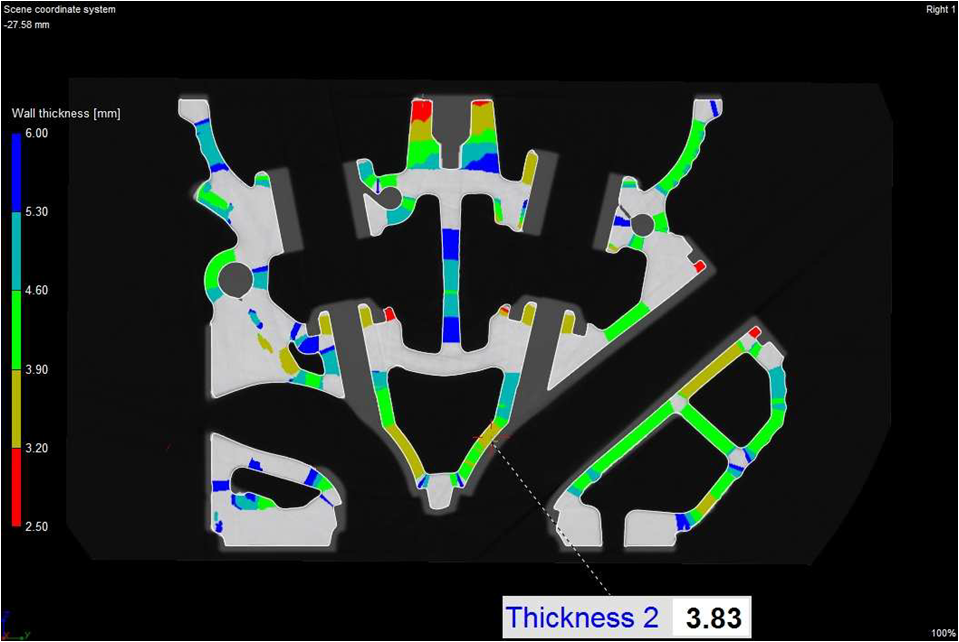

CT技术之 - 壁厚分析功能

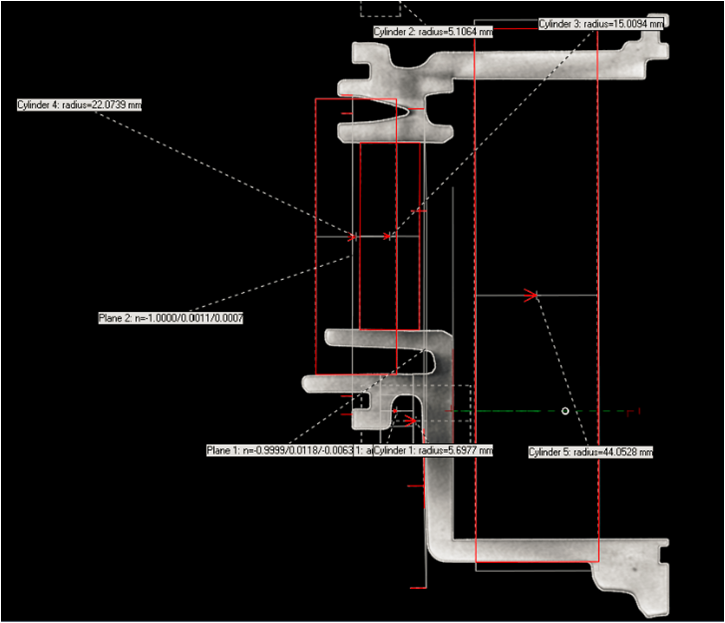

直接在CT数据上自动定位面积不足或壁厚过后及间隙过大的位置。测量功能:可直接在CT数据对试件进行测量。尤其是密闭空间内尺寸,传统的三坐标测量方法根本无法实现。

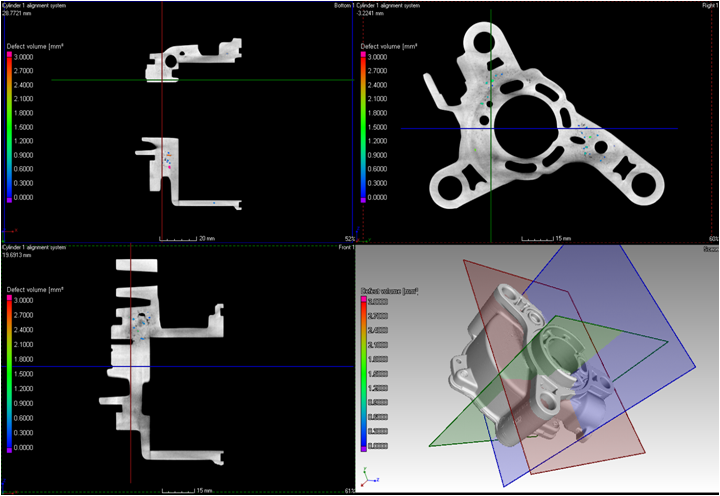

CT技术之 - 铸件缺陷分析

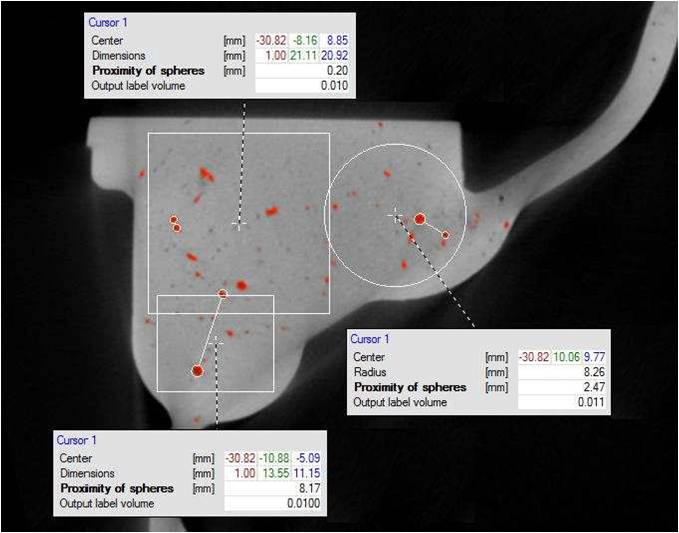

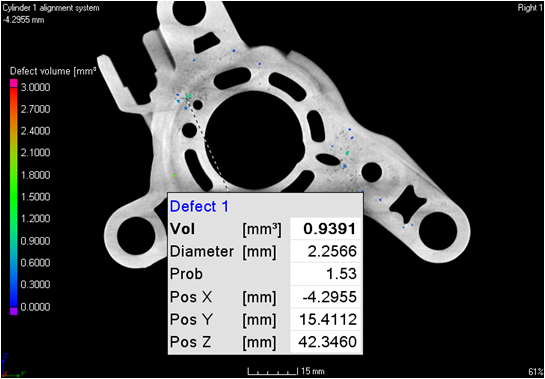

铝铸件的3D模型,截面中清晰展示了缩孔的分布状况,还能统计缩孔详细的信息。





X射线之 - CT效果展示

CT技术之 - 表面提取

从CT数据中提取表面信息,以STL格式生成表面数据文件,该文件可以导入到相应的CAD软件进行处理。P201 / VW 50097:在2D截面视图中可对孔隙所占的面积比进行统计,相关标准可以按照大众VW 50097标准进行测量。




CT技术之 - 壁厚分析功能

直接在CT数据上自动定位面积不足或壁厚过后及间隙过大的位置。测量功能:可直接在CT数据对试件进行测量。尤其是密闭空间内尺寸,传统的三坐标测量方法根本无法实现。




CT技术之 - 铸件缺陷分析

铝铸件的3D模型,截面中清晰展示了缩孔的分布状况,还能统计缩孔详细的信息。

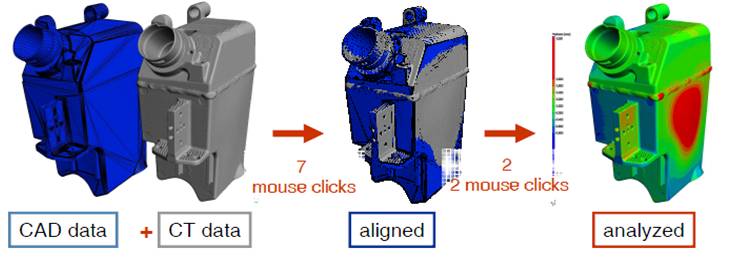

CT技术之 - 设计与实物比较

可以实现CT数据和CAD图纸进行比较,可以将文本和图像数据以CSV、HTML、RTF格式输出。





X射线之 - 二维效果展示

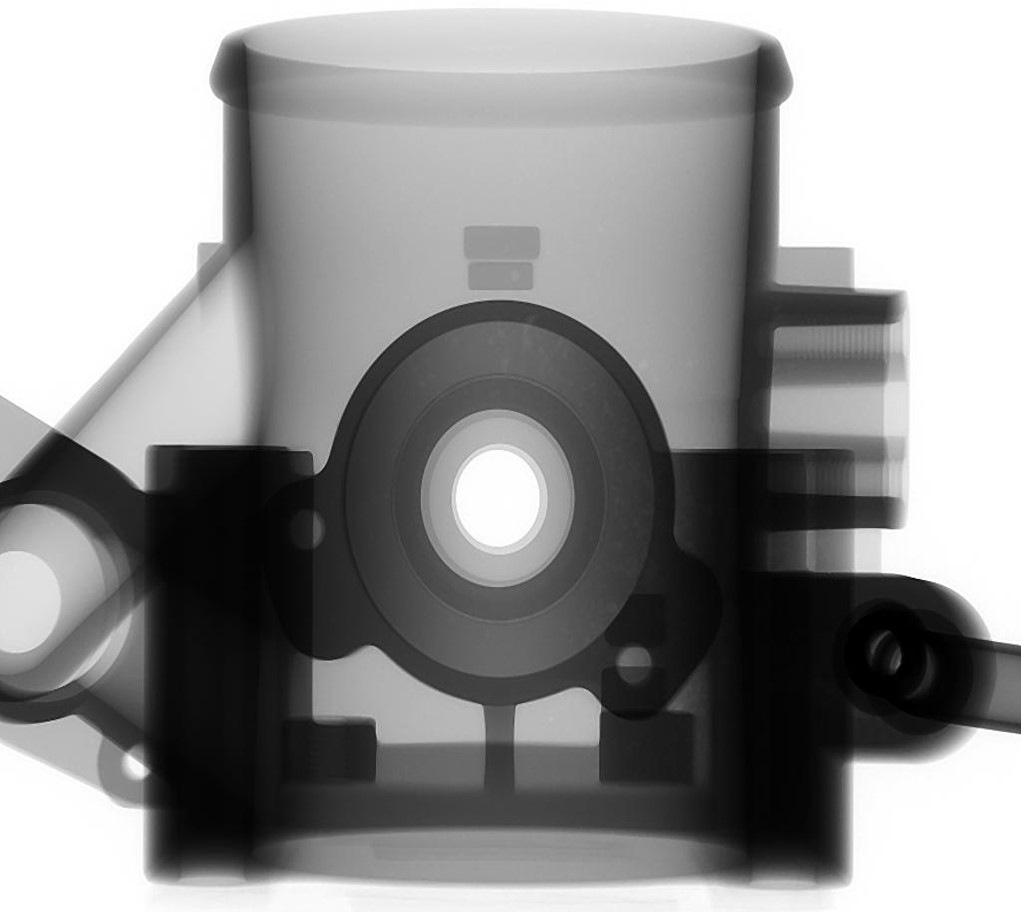

铝铸件的二维检测效果图



得益于实验室的设备**配置,二维扫描质量非常之高,零件如果有缺陷可以清晰的观察到

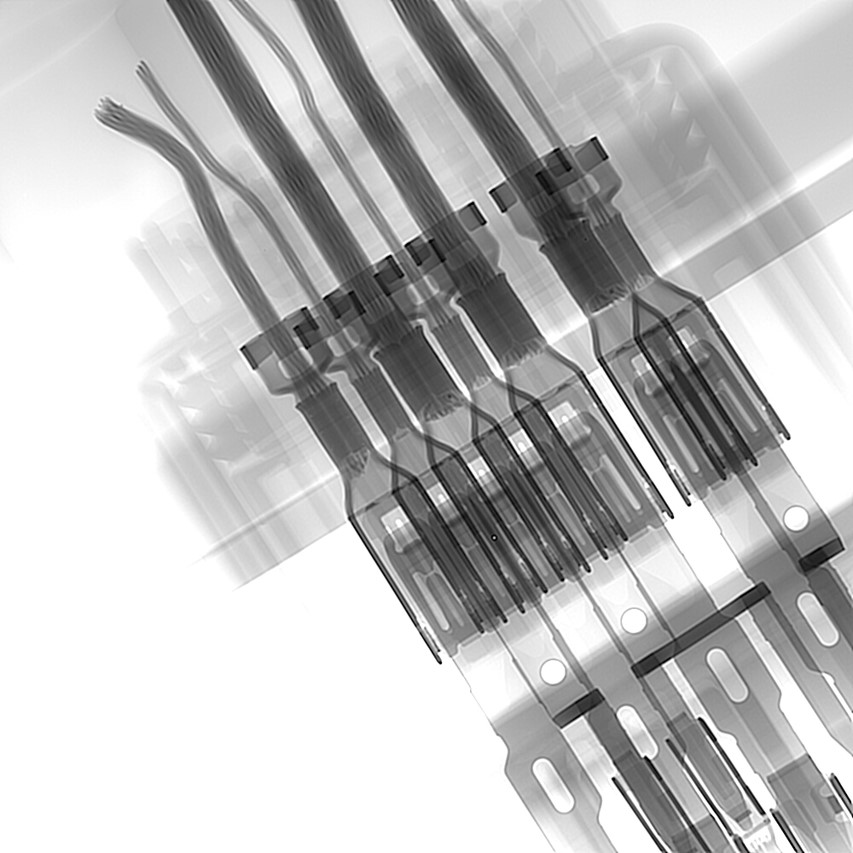

线缆检测二维效果图

线缆接触效果清晰可见,纳米情况下可以看到更细小的缺陷

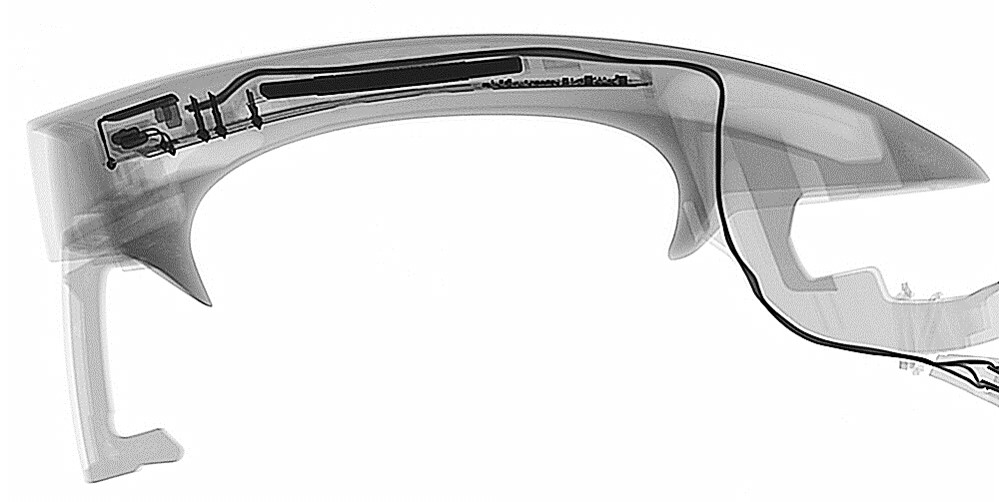

汽车门把手二维检测效果图

注塑件整体扫描,及时成像二维图达到微米的细节分辨率,显示穿透效果良好
